HAZOP做完就结束了吗？面对识别出的几十条风险，哪些需要上安全仪表系统（SIS）？仪表做到什么等级才算真正可靠？答案是一条清晰的逻辑链：HAZOP找风险→LOPA算风险→SIL控风险。三者环环相扣，是一套能从分析报告直接落地到工厂装置的闭环体系。

今天，我们借用反应釜的案例，把这条逻辑链讲通、讲透。

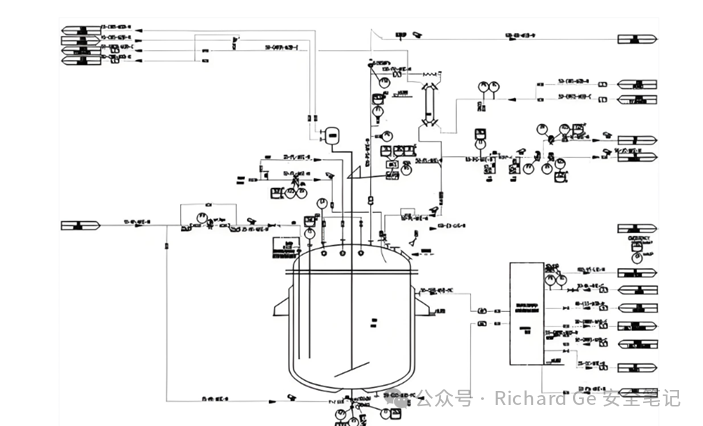

想象一个简单的放热反应釜，它的关键控制是：通过冷却水阀门（DCS控制）维持反应温度稳定。

• 潜在问题：如果DCS控制失效，冷却水阀门意外关闭，反应釜可能会超温、超压，甚至导致物料泄漏。
• 现有防护：现场有高温报警，操作工会根据报警去现场处理。

听起来似乎有防护了。但这样够安全吗？这就是HAZOP、LOPA和SIL要回答的问题。

第一步：HAZOP分析全面“找偏差”，识别所有风险场景

HAZOP（危险与可操作性分析）是一套结构化“找偏差”方法。它用引导词（如无、多、少、反向）结合工艺参数，系统地揪出工艺里所有可能的偏差。

1. HAZOP的核心功能

• 全面识别：不放过任何一个潜在的隐患场景。
• 梳理防护：识别现有的防护措施（如报警、联锁）是否足够。
• 输出重点：筛选出高风险场景，为后续的LOPA分析提供“依据”。

2. 案例分析：HAZOP如何分析我们的反应釜？
分析团队（工艺、设备、仪表、安全、操作人员）会这样分析：

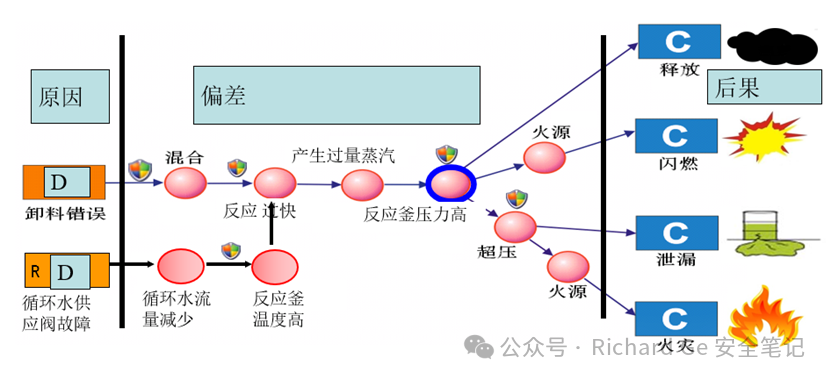

• 偏差：反应釜温度过高。
• 原因： DCS控制故障，导致冷却水阀门误关。
• 直接后果：反应釜超温，压力升高。
• 现有防护：DCS
  1）有高温报警，提醒操作员干预调节。
  2）反应釜上设计了安全阀，超压时安全阀起跳泄压。
• 风险等级：团队讨论后，认为虽然后果严重，但有安全阀作为最后一道屏障，风险初步判定为“中高风险”。
• 输出：在HAZOP分析表中，这个“温度过高”的场景被标记为需要重点关注。

HAZOP结论：风险找出来了，但到底有多险？仅靠安全阀够不够？这需要LOPA来做定量计算。

第二步：LOPA——精准“计算”，量化风险与保护缺口

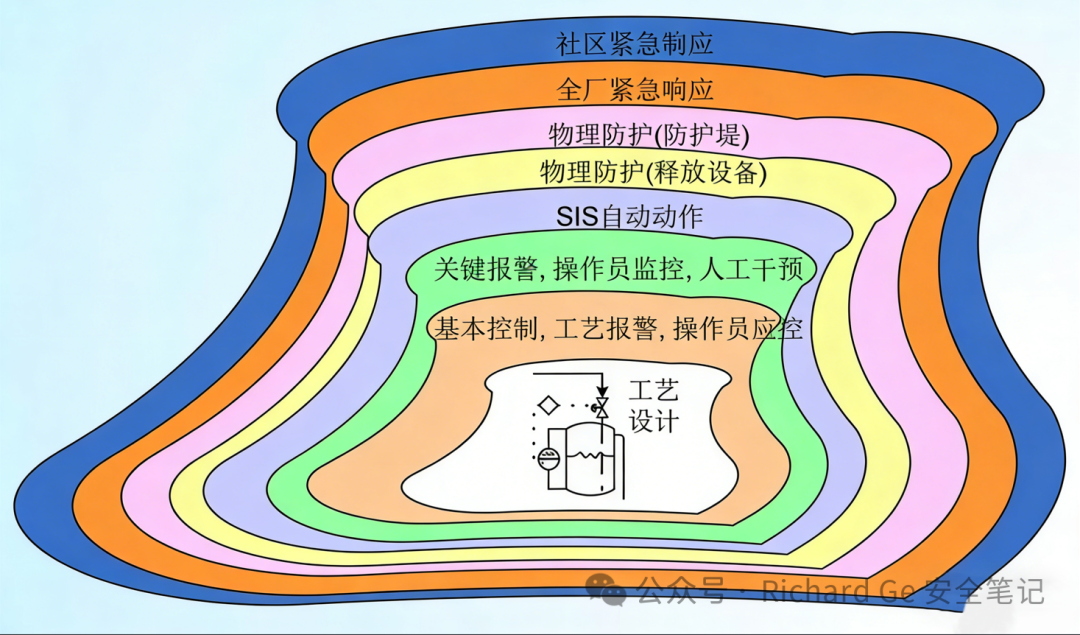

LOPA（保护层分析）是一个“计算器”。它接过HAZOP的“高风险场景”，用半定量的方法，计算事故发生概率，判断现有保护层能否把风险控制在可接受范围内。

1. LOPA的核心功能

• 计算频率：估算事故发生的可能性。
• 评估保护层：确认每个保护措施是否是真正的“独立保护层”（IPL）。
• 量化缺口：计算出风险还有多大，明确需要将风险降低多少倍，即风险降低因子（Risk Reduction Factor，RRF）。
• 决策依据：决定是否需要新增SIS，以及SIS需要多高的可靠性。

2. 案例落地：LOPA如何评估反应釜的风险？
针对HAZOP找出的场景，LOPA分析开始计算：

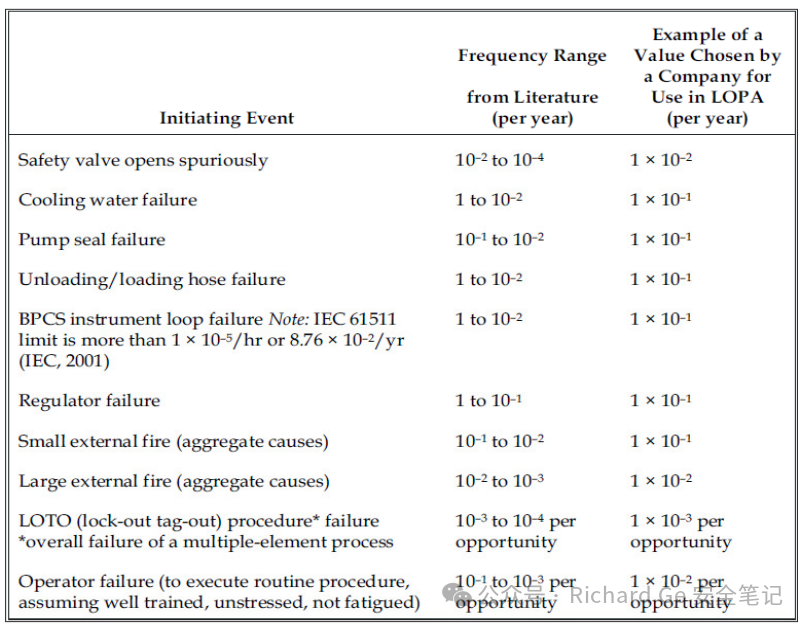

• 初始事件频率： DCS控制器失效导致阀门误关，这种故障的发生频率是多少？根据行业数据库，假设为每10年发生一次（0.1次/年）。
• 后果严重程度：如果没有保护，超压泄漏会造成人员伤亡，我们设定其可接受的目标风险频率为每10万年发生一次（0.00001次/年）。

• 识别独立保护层（IPL）：
1. 高温报警+操作员响应：这个保护层有效吗？LOPA认为，操作员响应受人员反应时间、处理压力等因素影响，可靠性不高，不能算作一个合格的IPL。
2. 安全阀：这是合格的IPL吗？是的，因为它独立于DCS，可靠性高。假设其失效概率（PFD）为0.01（即100次需求中，可能有一次不动作）。
• 计算剩余风险：

• 剩余风险频率=初始事件频率×安全阀失效概率=0.1次/年×0.01 =0.001次/年（即每1000年发生一次）。

• 与目标风险对比：

• 目标风险频率是0.00001次/年，计算出的剩余风险是0.001次/年，风险超标了100倍！

LOPA结论：现有保护层（安全阀）不足以将风险降至可接受水平，必须增加额外的保护层，并且这个新保护层需要提供100倍的风险降低能力。

第三步：SIL——划定“及格线”，确保防护绝对可靠

SIL（安全完整性等级）就是为这个新增保护层，即一个SIF（安全仪表功能）定“可靠性及格线”。等级越高，要求越严，失效概率越低。

1. SIL的核心功能

• 定级：根据LOPA计算出的风险降低需求，确定SIF回路需要达到SIL1、2、3中的哪个等级（石化行业通常只用到SIL1/2/3）。
• 设计指导：指导仪表工程师如何配置传感器、逻辑控制器和阀门（比如：是否需要冗余、采用何种结构）。
• 验证与运维：提供投用前验收和运行中定期检验的标准，确保SIS系统长期有效。

2. 案例落地：SIL如何为反应釜保驾护航？

• SIL定级： LOPA告诉我们，新保护层需要提供100倍的风险降低能力。查表可知，这对应于SIL2等级的要求（SIL2要求风险降低因子在100到1000之间）。
• SIL设计：为了实现SIL2，我们不能简单地加一个仪表。设计必须满足：

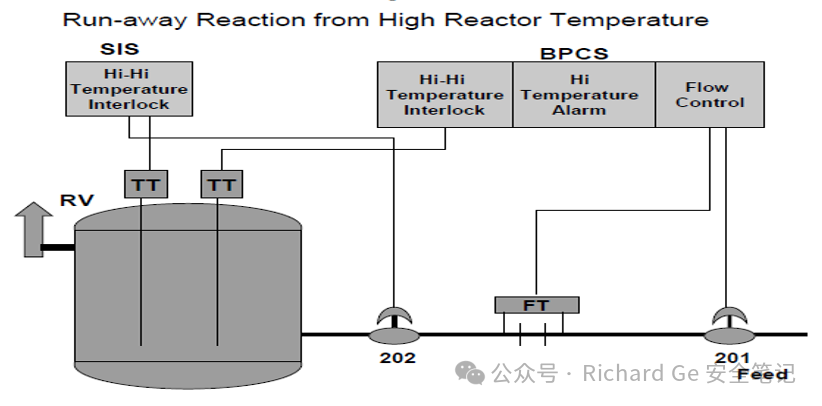

• 独立性：这个新SIF回路（比如：独立的温度变送器+安全仪表接口模块+安全型PLC+独立的切断阀）必须与原有的DCS控制系统完全独立。
• 冗余性：为了达到这么低的失效概率，可能采用“1oo2”（一取二）或“2oo3”（三取二）的传感器和阀门配置，即使单个仪表故障，系统仍能安全动作。

• SIL验证：
  装置建成后，还需要进行SIL验证计算，确认实际选型的仪表组合，其整体失效概率确实满足SIL2的要求。

SIL结论：为反应釜新增一套符合SIL2要求的独立切断阀系统，从硬件和软件上保证了在DCS失效时，它能可靠地动作，真正将风险控制在可接受范围内。

三者关系：一条完整的工艺安全价值链

通过这个案例，三者的逻辑关系已经非常清晰：

• HAZOP：负责“广撒网”，把风险“找全”。（冷却水阀故障导致超温）
• LOPA：负责“精算账”，把缺口“算准”。（算出风险超标100倍，必须加SIL2的保护）
• SIL：负责“严把关”，把防护“做实”。（设计、安装、维护一套SIL2级的独立保护系统）

工厂标准落地流程：

1. 新装置/重大变更：开展HAZOP分析，全面识别风险。
2. 筛选高风险场景：从HAZOP报告中挑选出中高风险项，开展LOPA分析。
3. LOPA判定风险超标：根据LOPA结果，确定需要增加的SIF回路及其SIL等级。
4. 按SIL要求执行：完成SIS系统的设计、采购、安装、调试和验收（SIL验证）。
5. 全生命周期管理：装置运行期间，严格按照规定的周期对SIF回路进行功能测试和校验，确保其SIL能力不衰减。

最后通俗直白的总结下：

• HAZOP像体检，负责找病灶。
• LOPA像病理分析，负责算恶化概率。
• SIL像治疗方案，负责定用药标准。

三者不是孤立的，而是一套环环相扣、从识别到解决、最终能让装置实现安稳长满优运行的工艺安全组合拳。
