防爆穿管注意事项及现场检查隐患（附相关标准依据及隐患图）
2024-12-19417
在检查爆炸危险区域的时候，会看到很多电气线路直接裸露在外，或者只是使用塑料管对电气线路进行穿管，根本起不到防爆的效果，在爆炸危险区域，一个小小的火花，就会导致重大安全事故发生。
在爆炸危险区域防爆穿管是将带电部分完全密封，易燃易爆气体和粉尘不会进入元件内部，其接通或断开时产生的电火花也就不会引起气体和粉尘爆炸。
检查中发现很多爆炸危险区域未按防爆要求设置，如下图所示：
让我们来看一看爆炸危险区域电气线路穿管有哪些相关法律规范要求？
《爆炸危险环境电力装置设计规范》（GB 50058-2014）5.1.1爆炸性环境的电力装置设计应符合下列规定：爆炸性环境内的电气设备和线路应符合周围环境内化学、机械、热、霉菌以及风沙等不同环境条件对电气设备的要求。
《爆炸危险环境电力装置设计规范》（GB 50058-2014）5.4.1爆炸性环境电缆和导线的选择应符合下列规定：……2在爆炸危险区内，除在配电盘、接线箱或采用金属导管配线系统内，无护套的电线不应作为供配电线路。条文说明：5.4.1 本条说明如下：…没有护套的电线绝缘层容易破损而存在产生火花的危险性，因此如果不是钢管配线，任何爆炸危险性场所不允许其作为配电线路。《爆炸危险环境电力装置设计规范》（GB 50058-2014）4.1.4在爆炸性粉尘环境中应采取下列防止爆炸的措施：7 应限制产生危险温度及火花，特别是由电气设备或线路产生的过热及火花。应防止粉尘进人产生电火花或高温部件的外壳内。应选用粉尘防爆类型的电气设备及线路。
《危险场所电气防爆安全规范》（AQ 3009-2007）6.1.1.3.1 允许使用的导管：a）配线导管应采用低压流体输送用镀锌焊接钢管。b）与隔爆外壳相关的导管应按以下选型：1）重规螺纹钢管或符合GB/T14823.1规定的焊缝钢管；2）挠性金属导管和复合材料结构，例如金属导管具有塑料或合成橡胶套（有国家检验机关颁发防爆合格证书的）。

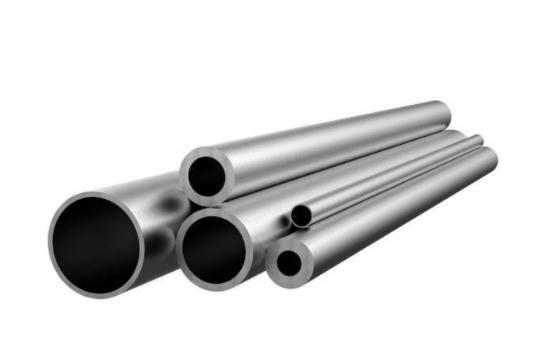

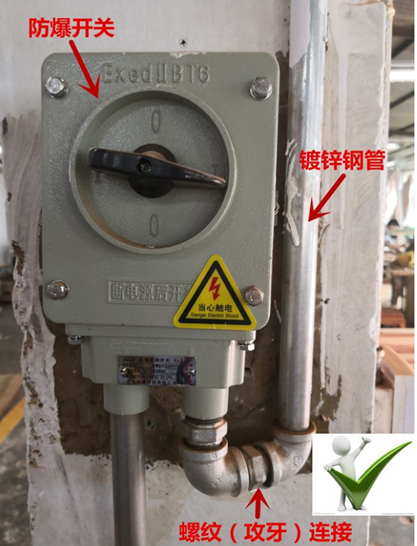

镀锌钢管

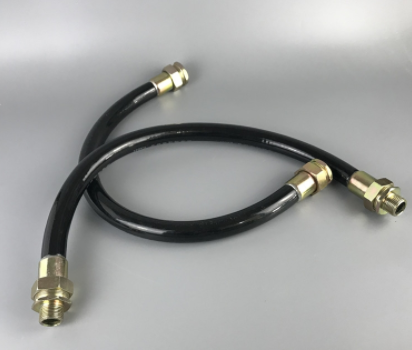

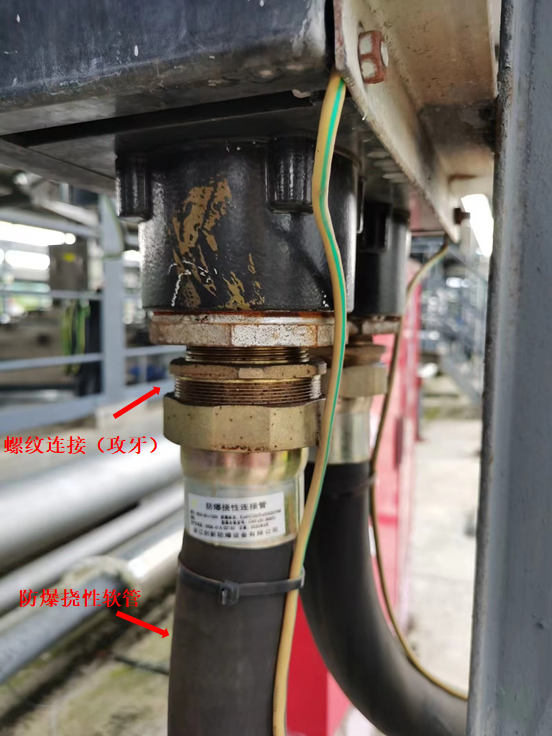

防爆挠性软管
不知道爆炸危险区域电气线路该怎样穿管，可参考下图：

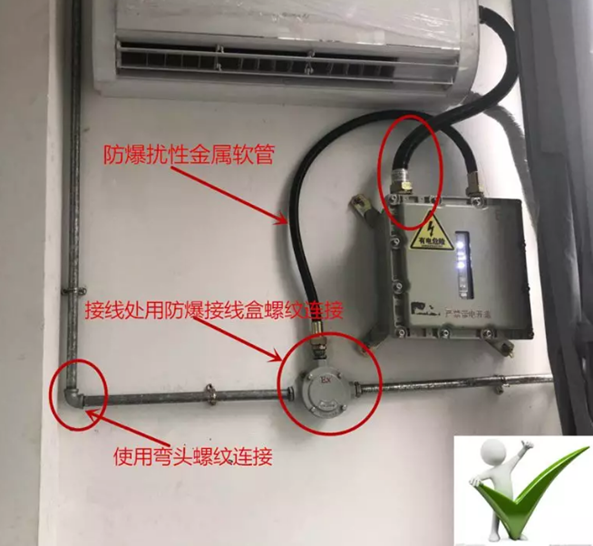

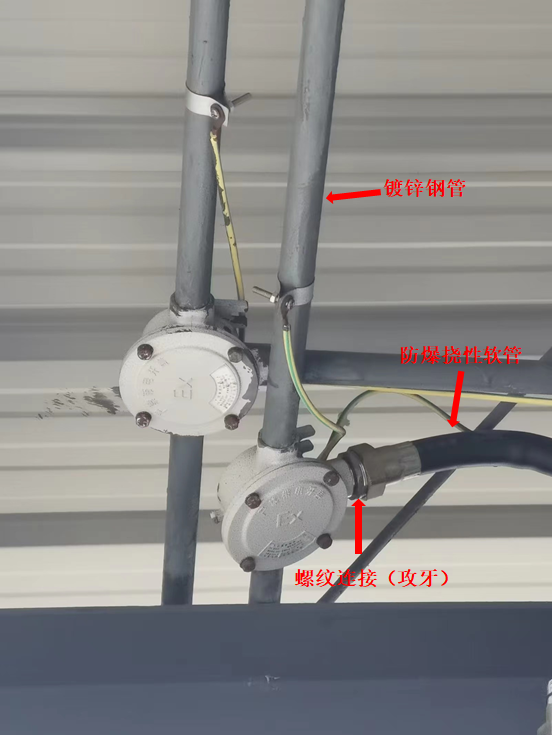

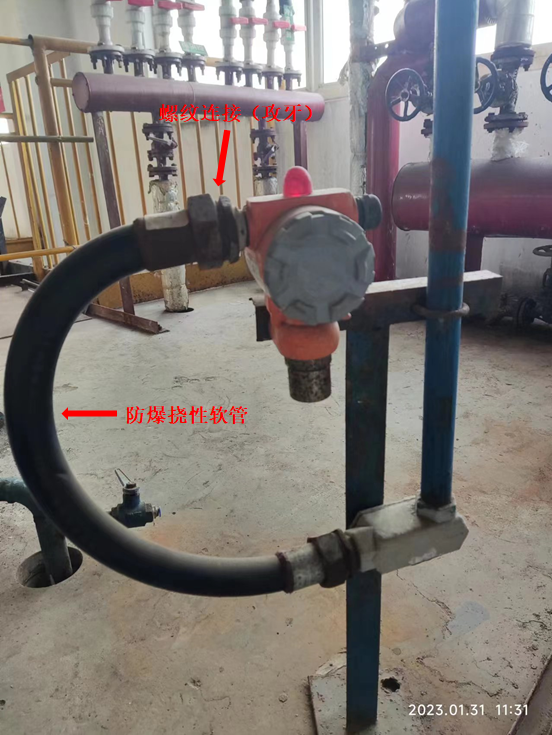

电气线路防爆穿管示图：
相关法规标准依据，请登录中国化学品安全协会“化学品安全法规标准信息平台”（https://law.chemicalsafety.org.cn/），或点击“阅读原文”查询。
来源：防爆云平台
中国化学品安全协会
编辑：静安
